Schablonengeführte Endodontie

Guided Endo

Die Aufbereitung obliterierter oder kalzifizierter Zähne ist eine große Herausforderung, weil sie selbst unter dem Mikroskop optisch nur schwierig zu kontrollieren ist. Dafür gibt es eine Lösung.

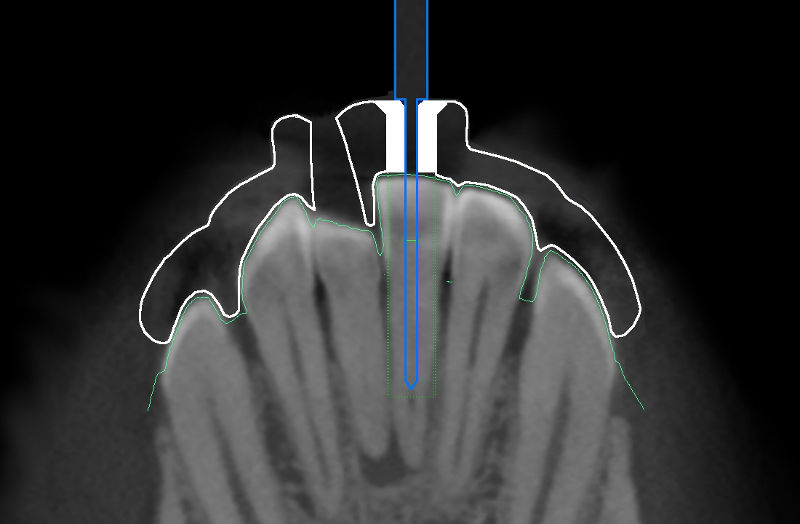

Röntgenschnitt eines Frontzahns mit geplanter Bohrachse und aufgesetzter Bohrschablone

Kurz gesagt

Der Zugang zum Wurzelkanal wird am Computer in 3D geplant. Eine Bohrschablone mit Titanhülse führt den Bohrer entlang der geplanten Achse – minimalinvasiv und mit Tiefenkontrolle.

So gehen wir vor

  1. Bohrachse am Computer festlegen

    Auf Basis dreidimensionaler Röntgenverfahren lassen sich die Strukturen obliterierter Zähne virtuell darstellen. Wir verwenden die Planungssoftware coDiagnostiX™, die sich in der Implantatplanung bewährt hat. Üblicherweise dienen DICOM-Daten als Basis.

    Der Zugang zur Kavität wird präzise geplant und die Bohrachse entsprechend ausgerichtet. Sinnvoll ist dabei auch die Darstellung der Bohrergeometrie.

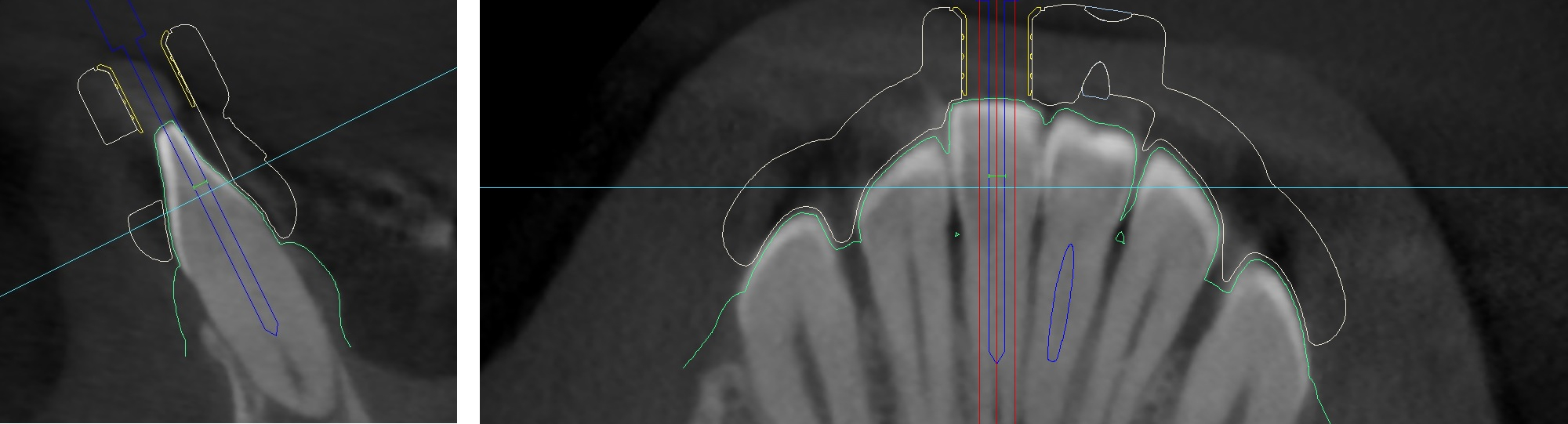

    Zwei Röntgenschnitte der Frontzähne mit eingezeichneter Bohrachse
  2. Bohrschablone mit Hülse

    Eine auf den Bohrer abgestimmte Bohrhülse wird in die geplante Bohrschablone eingefügt, so dass auch eine Tiefenkontrolle möglich ist. Die Geometrie der Schablone wird exportiert und gefräst oder gedruckt.

    In die Schablone wird die Bohrhülse aus Titan eingesetzt. Sie führt den Bohrer entlang der zuvor bestimmten Achse, so dass der Kanal wie geplant aufbereitet werden kann.

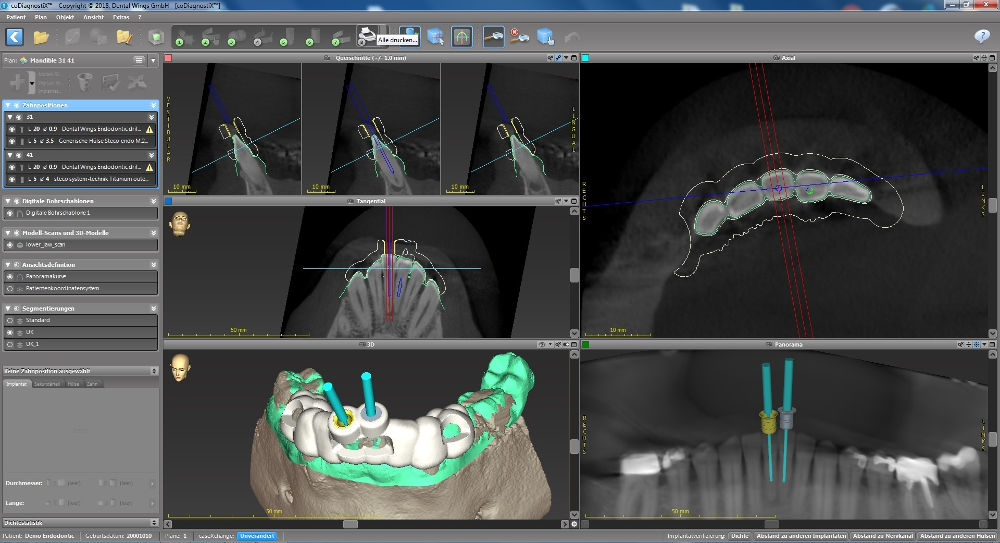

    coDiagnostiX: Bohrschablone über den Frontzähnen mit zwei geplanten Bohrachsen
    Endodontie durch die Bohrschablone, geplant in coDiagnostiX™.
  3. Abgestimmte Bohrer und Hülsen von Steco

    Die StecoGuide-Hülse (REF M.27.28.D100L5) für die geführte Endodontie ist auf den 1,0-mm-Bohrer aus dem WSR-System der Firma Atec Dental abgestimmt. Der Bohrer ist derzeit in zwei Längen erhältlich: 21 und 28 mm.

    Die Hülse kann direkt in eine Bohrschablone eingesetzt werden. Sie ist außerdem kompatibel zum StecoGuide-Doppelhülsensystem und lässt sich mit einer Außenhülse verwenden: Geplant wird mit der Außenhülse, die Schablone erhält eine entsprechende Aufnahme. Während der Behandlung können dann verschiedene Bohrerdurchmesser mit der jeweils passenden Innenhülse geführt werden. Die Innenhülse wird einfach in die Außenhülse gesteckt oder gemeinsam mit dem Bohrer eingeführt.

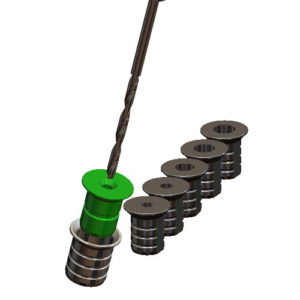

    Spiralbohrer mit grüner Innenhülse und mehreren Außenhülsen aus Titan

    Bohrer und Bohrhülsen für Guided Endo direkt im Shop bestellen

Guided Endo im Video

Guided Endo – implant oris
Video der Universität Basel (Quelle: T. Connert, Universitäres Zentrum für Zahnmedizin Basel)

Vor der Röntgenaufnahme

Damit sich der Oberflächenscan sicher in die 3D-Röntgenaufnahme einfügen lässt, sind beim Röntgen einige Dinge zu beachten.

Checkliste für die CT/DVT-Aufnahme
